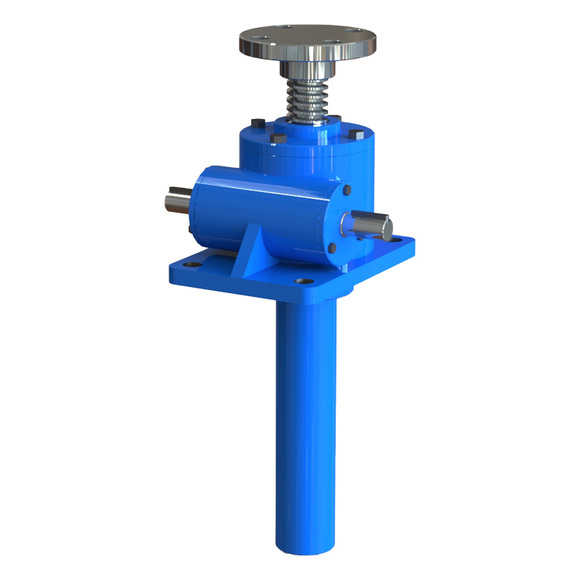

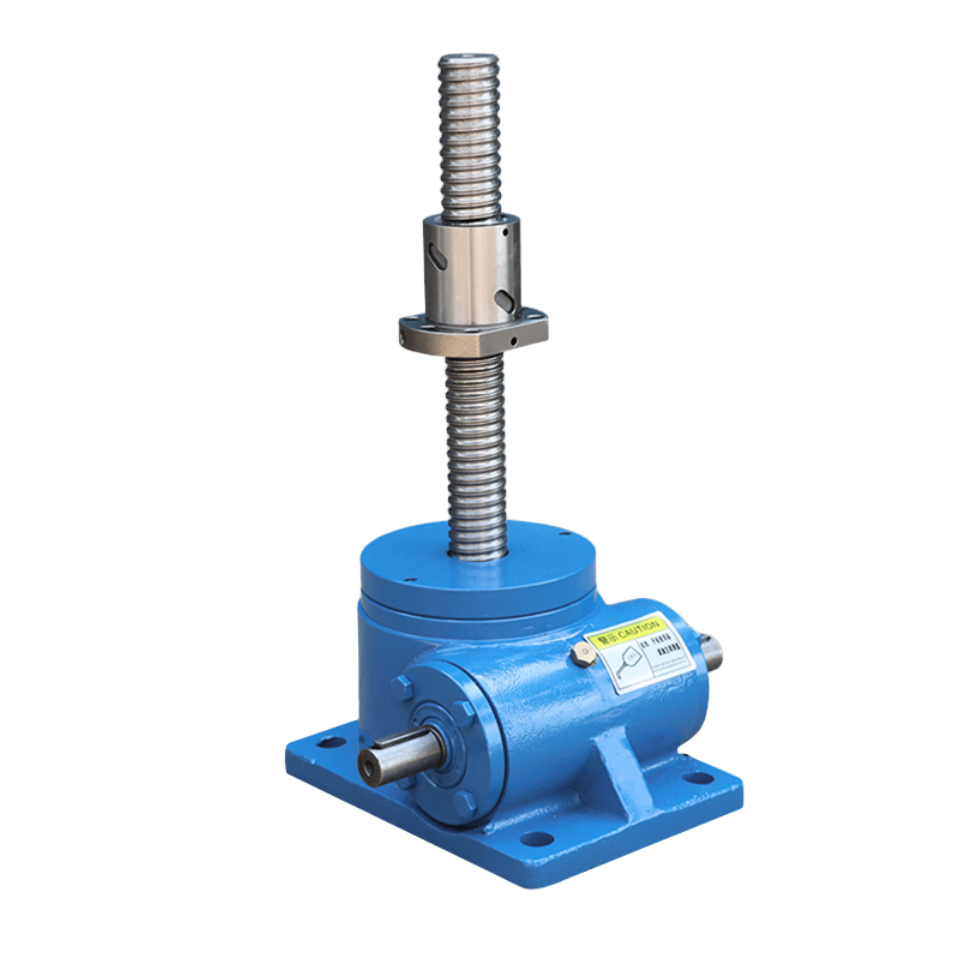

Подъемник с винтовой штангой серии SWL



+86 182 6300 7605



jingtong@dzjtjx.com

Обзор

SWL серия червячных винтовых подъемников обладает функциями подъема, опускания, перемещения с помощью вспомогательных компонентов, переворачивания и регулировки различных высотных положений, и включена в стандарт JB/T8809-1998 . Широко применяется в различных отраслях, таких как машиностроение, металлургия, строительство, гидротехника, химическая промышленность, медицина, культура и другие.

SWL червячный винтовой подъемник является основным подъемным компонентом, обладающим компактной структурой, малым объемом, легким весом, бесшумностью, безопасностью и удобством, высокой надежностью, широким диапазоном источников питания, множеством функций и длительным сроком службы. Может использоваться отдельно или в комбинации, точно регулировать высоту подъема или перемещения, приводиться в действие электродвигателем или другими источниками энергии, а также вручную. Грузоподъемность от 2.5т до 120т, максимальная скорость подъема 2.7м/мин.

Для повышения эффективности и грузоподъемности SWL серии червячных винтовых подъемников разработаны специальные передовые технологии, улучшающие их общую производительность, чтобы удовлетворить требования клиентов.

SWL имеет различные структурные и конфигурационные формы, высота подъема может быть настроена по требованиям пользователя.

Тип I

Модель			SWL2.5 QWL2.5	SWL5 QWL5	SWL10/15 QWL10/15	SWL20 QWL20	SWL25 QWL25	SWL35	SWL50	SWL100	SWL120
S			Ход+20	Ход+20	Ход+20	Ход+20	Ход+20	Ход + 2 0	Ход+20	Ход+20	Ход+20
S,			Ход+110	Ход+110	Ход+110	Ход+190	Ход+205	Ход+205	Ход+285	Ход+350	Ход+400
S			150.5	193	230	262	317	350	416	550	570
A			165	212	235	295	350	430	475	527	526
B			120	155	200	215	260	280	500	526	622
M			135	168	190	240	280	360	385	622	412
N			90	114	155	160	190	210	406	412	508
H			97	130	150	176	217	240	280	360	360
h			45	61.5	70	87	102	115	121	155	155
h			12	14	16	20	25	30	32	38	42
d(k₆)			16	20	25	28	34	38	38	45	48
d			14	17	21	28	35	35	45	48	48
Ключ GB1096			5×5×28	6×6×38	8×7×40	8×7×40	10×8×50	10×8×70	10×8×90	14×9×90	14×9×90
L			30	40	42	42	58	80	100	100	100
L			110.5	132	172	213.5	221	265	310	380	380
L,			190	228	280	322	355	430	558	610	610
D			48	65	80	100	130	150	170	240	240
D			98	122	150	185	205	260	300	420	420
D₂			70	90	100	120	150	180	220	310	310
D			45	60	76	83	114	121	145	180	220
D₄			98	110	130	170	200	210	260	370	370
D₅			60	70	95	108	133	139	170	215	260
A₁			45	56	67	72	97	120	135	190	190
A,			50	58	63.5	95	95	135	160	166	166
A.			65	80	86	122.5	130	170	205	223	223
b₁			20	25	30	35	35	35	45	60	60
b₂			12	12	12	15	19	20	25	30	30
F			8.5	12	6.5	6	8	10	20	36.5	40
Головка винта тип формы	1	d,(k₆)	20	25	40	50	70	80	95	130	150
		L	30	40	50	60	63	80	90	120	140
		I	45	51	73.5	80	92	100	120	150	170
	II	D	98	122	150	185	205	260	300	370	400
		D.	75	85	105	140	155	200	225	280	310
		D.	40	50	65	90	100	130	150	200	230
		d	14	17	21	26	27	33	39	48	48
		F	12	18	20	20	25	30	35	75	80
		F.	30	40	50	60	63	80	90	120	140
		F.	45	51	73.5	80	92	100	120	150	170
	III	d	M22×1.5-6g	M30×2-6g	M42×2-6g	M48×2-6g	M72×3-6g	M80×3-6g	M95×3-6g	M130×4-6g	M150×4-6g
		l₃	30	40	50	60	63	80	90	120	140
		I⁴	45	51	73.5	80	92	100	120	150	170
	IV	d₅	50	65	90	110	130	150	180	220	260
		d₆ (H)	25	35	50	60	70	80	80	90	95
		b₃	30	42	60	75	90	105	120	160	180
		I₅	25	37.5	50	60	70	80	80	90	100
		I₆	50	75	100	120	140	160	160	180	200
		Iz	85	117	153.5	170	204	240	270	330	360
		l&	70	105	130	150	175	220	240	300	330

Примечание: Установочные размеры SWL2.5-25t совпадают с QWL2.5-25t.

Тип II

Модель			SWL2.5 QWL2.5	SWL5 QWL5	SWL10/15 QWL10/15	SWL20 QWL20	SWL25 QWL25	SWL35	SWL50	SWL100	SWL120
S			Ход+85	Ход+100	Ход+125	Ход+150	Ход+170	Ход+205	Ход+250	Ход+320	Ход+370
S,			Ход+215	Ход+270	Ход+335	Ход+400	Ход+459	Ход+535	Ход+630	Ход+815	Ход+845
S₂			Ход+238	Ход+300	Ход+359	Ход+430	Ход+484	Ход+580	Ход+685	Ход+880	Ход+910
A			165	212	235	295	350	430	475	526	526
B			120	155	200	215	260	280	500	622	622
M			135	168	190	240	280	360	385	412	412
N			90	114	155	160	190	210	406	508	508
H			100	131	160	190	226	250	290	375	375
H₁			97	131	150	181	211	250	280	360	360
h			45	61.5	70	87	102	115	121	155	155
h,			12	14	16	20	25	30	32	38	42
d(K₆)			16	20	25	28	34	38	38	45	48
d,			14	17	21	28	35	35	45	48	48
Ключ GB1096			5×5×28	6×6×38	8×7×40	8×7×40	0×8×50	0×8×70	10×8×90	14×9×90	14×9×90
L			30	40	42	42	58	80	100	100	100
L,			110.5	132	172	213.5	221	265	314	380	380
L₂			190	228	280	322	355	430	558	610	610
D			98	122	150	185	205	260	300	420	420
D,			68	83	110	140	160	180	200	260	260
A,			45	56	67	72	97	120	135	190	190
A₂			50	58	63.5	95	95	135	160	166	166
A₃			65	80	86	122.5	130	170	205	223	223
F			26	30	34	39	40	45	65	80	80
Коэффициент безопасности X			20	20	25	25	25	30	40	50	50
Y			3	3	1	3	3	4	5	6	6
Подвижная гайка	D₂		80	87	110	120	155	190	220	300	330
	D3(h9)		50	70	90	90	130	150	180	240	260
	F₁		45	60	75	100	120	145	170	220	270
	F₂		15	18	25	30	35	35	50	70	80
Тип головки винта	I	d₂ (k6)	20	25	40	50	70	80	95	130	150
	I	l	30	40	50	60	63	80	90	120	140
	III	d₄	M22×1.5-6g	M30×2-6g	M42×2-6g	M48×2-6g	M72×3-6g	M80×3-6g	M95×3-6g	M130×4-6g	M150×4-6g
	III	I₃	30	40	50	60	63	80	90	120	140

Примечание: SWL2.5-25t установочные размеры совпадают с QWL2.5-25t .
