T-серия червячных цилиндрических редукторов

Обзор червячных редукторов:
T-серия одноступенчатых червячных редукторов, стандартизированных, с разнообразием вариантов, передаточными числами 1:1, 1.5:1, 2:1, 2.5:1, 3:1, 4:1, 5:1, все являются фактическими передаточными соотношениями. Средний КПД 98%.
Доступны варианты с одновальным, двухвальным, одноосевым и двухосевым исполнением.
Червячные редукторы могут работать в прямом и обратном направлении, обеспечивая плавную передачу на низких и высоких скоростях, с низким уровнем шума, малой вибрацией и высокой нагрузочной способностью.
При передаточном числе не равном 1:1, поперечный вал на входе и продольный на выходе обеспечивают снижение скорости, продольный вал на входе и поперечный на выходе - увеличение скорости.

18888222133

+86 182 6300 7605

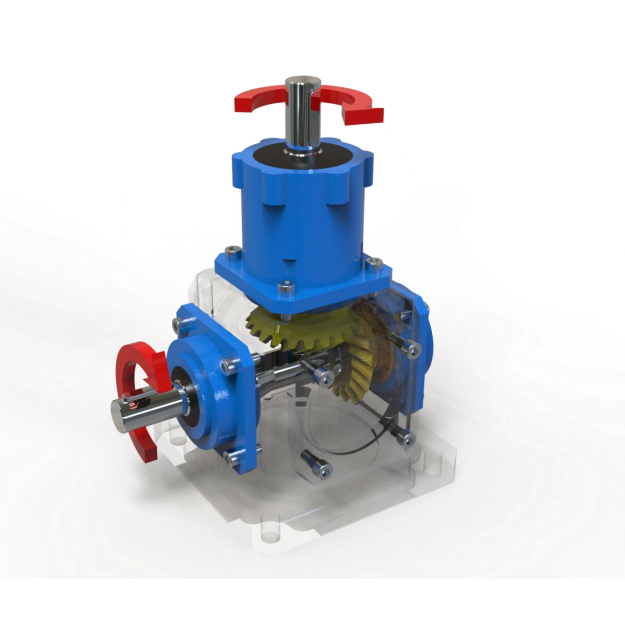

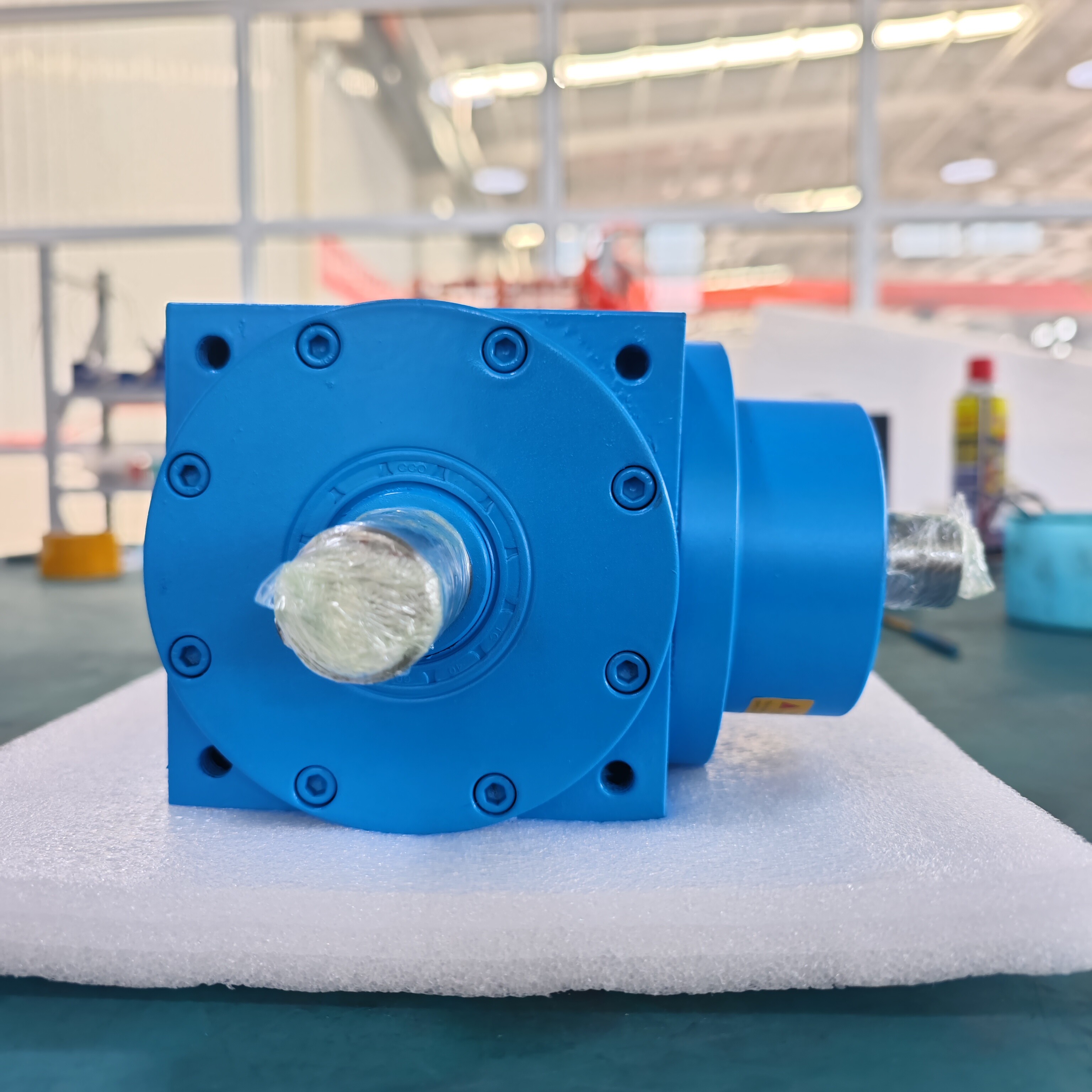

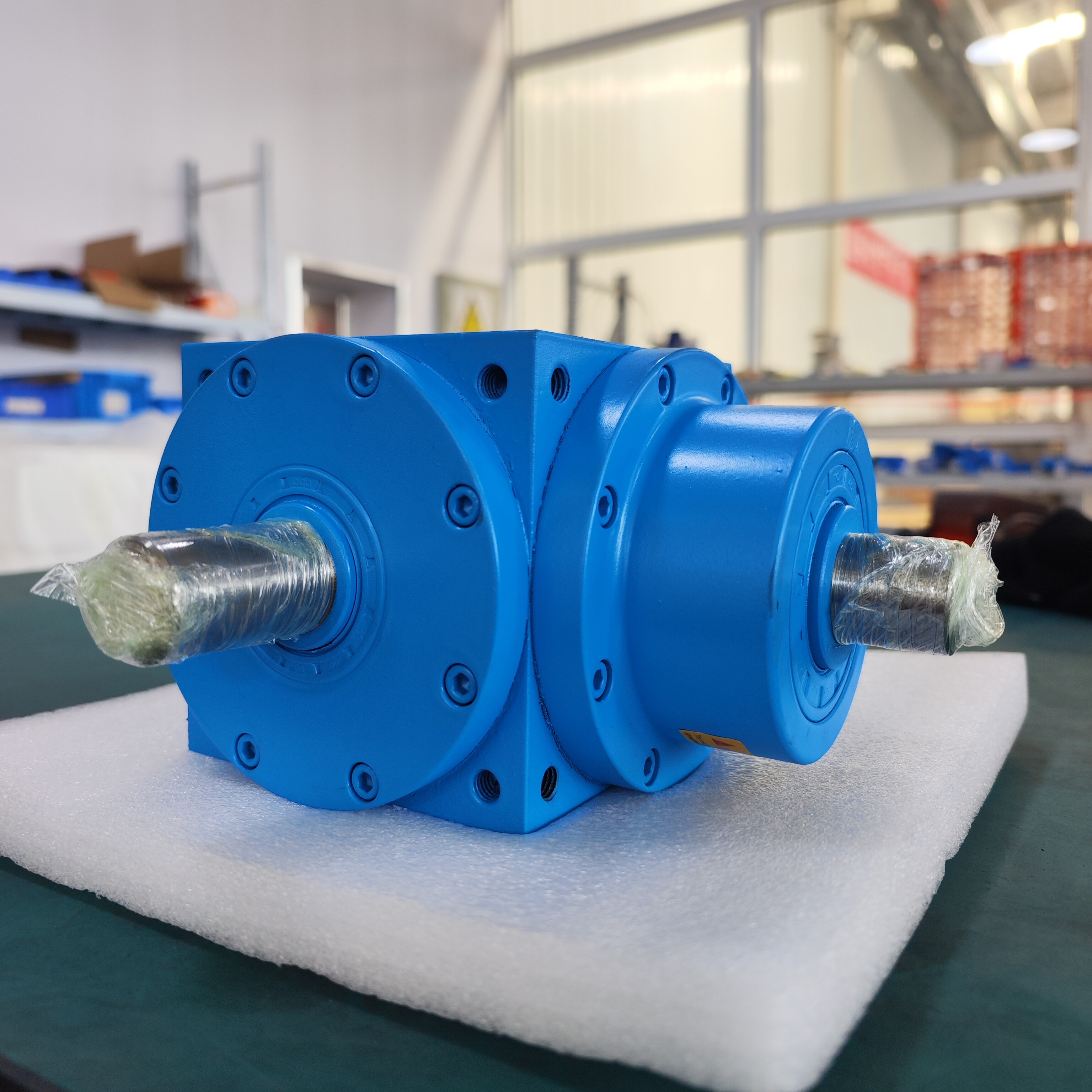

Обзор коробки передач с конической винтовой зубчатой передачей:

Коробка передач с конической винтовой зубчатой передачей серии T, стандартизированная, многосерийная, скорость передачи 1:1, 1.5:1, 2:1, 2.5:1, 3:1, 4:1, 5:1, все являются фактическими передаточными отношениями. Средняя эффективность 98%.

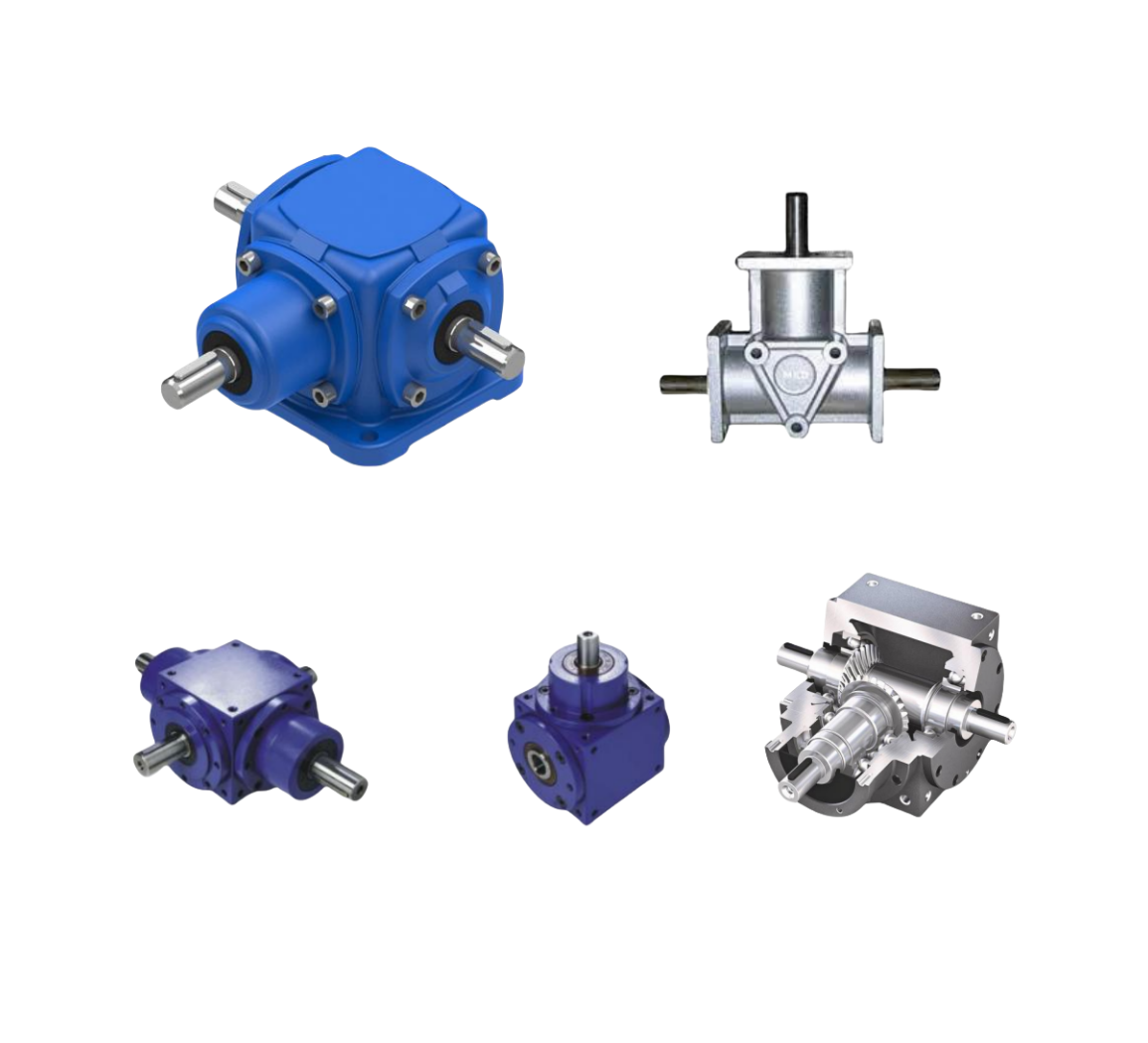

Доступны одноосные, двухпоперечные, одно-продольные и двухпродольные оси.

Коническая винтовая зубчатая передача может вращаться в прямом и обратном направлении, передача на низкой или высокой скорости плавная, с низким уровнем шума, малыми вибрациями и высокой нагрузочной способностью.

Когда передаточное отношение не равно 1:1, поперечный ввод оси и продольный вывод оси являются замедлением, продольный ввод оси и поперечный вывод оси являются ускорением.

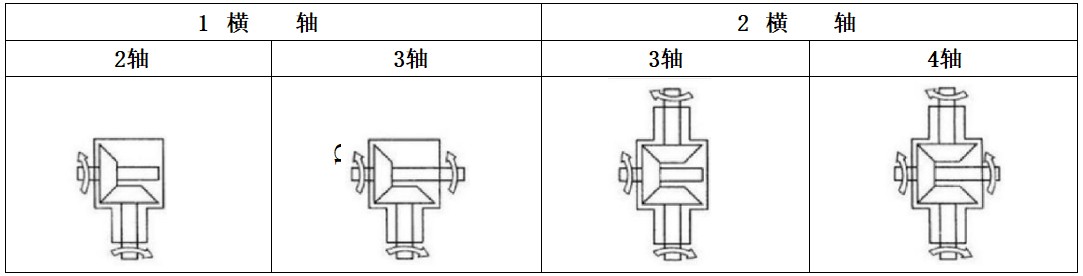

Функция поворота:

Пояснение: когда направление вращения входной оси изменяется, выходная ось соответственно изменяется.

Таблица веса серии T

Тип	T2	T4	T6	T7	T8	T10	T12	T16	T20	T25
m(kg)	2	10	21	32	49	78	124	188	297	488

Таблица Fr(N) серии T:

IN	n1 (rmin)	T2		T4		T6		T7		T8		T10		T12		T16		T20		T25
IN	n1 (rmin)	Ось X	Ось Y	Ось X	Ось Y	Ось X	Ось Y	Ось X	Ось Y	Ось X	Ось Y	Ось X	Ось Y	Ось X	Ось Y	Ось X	Ось Y	Ось X	Ось Y	Ось X	Ось Y
1:1	1450	265	216	833	951	1911	2450	2450	3136	3234	3381	4165	4508	5096	5586	10633	10976
	1150	323	235	882	1029	2058	2597	2744	3234	3479	3626	4459	4851	5488	6076	1368	11760	15386	15608
	870	402	255	960	1127	2205	2842	2989	3381	3773	3969	4851	5292	5880	6566	2446	12740	16660	17150	24794	25480
	580	549	314	1078	1323	2499	3185	3381	3822	4263	4459	5488	5880	6713	7301	4014	14504	18816	19404	28028	28910
	400	637	353	1372	1715	3189	3528	4018	4900	4851	5978	6272	7056	7742	8134	5680	16170	21070	21756	31360	32340
	300	696	392	1519	1960	3430	3528	4410	5537	5243	6958	6713	7987	8232	9065	7150	17640	23422	24108	34300	35280
	200	784	441	1911	1960	3430	3528	5096	6272	7889	8820	8575	9604	9261	10290	19600	19894	25970	26754	38612	39788
	100	980	588	1911	1960	3430	3528	5096	6272	8428	8820	9996	11760	11368	12593	22540	22540	28420	32928	39200	49000
	10	980	588	1911	1960	3430	3528	5096	6272	8428	8820	9996	11760	11858	14504	22540	22540	28420	33320	39200	49000
1.5:1 2:1 2.5:1 3:1	1450			1078	1960	2548	2842	3430	5390	4361	7987	5194	9212	5978	10486	5978	12152	7693	14602
	1150			1078	1960	3038	3087	4067	5978	5096	8820	6174	10486	7252	12152	6419	13083	8771	17934	12985	24647
	870			1078	1960	3430	3332	4573	6076	6076	8820	7448	11760	8869	14504	6958	14210	9506	19453	13573	29400
	580			1078	1960	3430	3528	5096	6174	7644	8820	9555	11760	11466	4504	7840	16072	10780	22001	15680	33222
	400			1078	1960	3430	3528	5096	6272	8428	8820	9996	11760	11858	14504	8820	17934	12005	24598	17542	37142
	300			1078	1960	3430	3528	5096	6272	8428	8820	9996	11760	11858	4504	9604	19600	13132	27342	19159	40474
	200			1078	1960	3430	3528	5096	6272	8428	8820	9996	11760	11858	14504	10829	22148	14798	30282	21658	45766
	100			1078	1960	3430	3528	5096	6272	8428	8820	9996	11760	11858	14504	3328	22540	18288	33320	26656	49000
	10			1078	1960	3430	3528	5096	6272	8428	8820	9996	11760	11858	4504	22540	22540	28240	33320	39200	49000

Коэффициент f1 оборудования с приводом серии T:

Характер нагрузки	Время использования в день (часы)
Характер нагрузки	≤2	2~10	10~24
Средняя нагрузка	1.00(1.00)	1.00(1.25)	1.25(1.50)
Обычный удар	1.00(1.25)	1.25(1.50)	1.50(1.75)
Сильный удар	1.25(1.50)	1.50(1.75)	1.75(2.00)

Примечание: когда количество запусков и остановок в час превышает 10 раз, используйте значения в скобках.
